การกำหนดค่าโหลดจอแสดงผล LED ของ Nova: วิธีการคำนวณผู้ส่ง?

หลายคนมักถามบ่อยๆ ว่า: จะคำนวณจำนวนการ์ดควบคุมที่ใช้กับหน้าจอแสดงผล LED ได้อย่างไร? จะประเมินต้นทุนได้อย่างแม่นยำอย่างไร? และจะใช้ประโยชน์จากการ์ดรับและการ์ดส่งแต่ละใบได้อย่างเต็มที่อย่างไร? วันนี้ Doitvision จะมาอธิบายโซลูชันการโหลดหน้าจอ LED อย่างครอบคลุม

ที่เกี่ยวข้อง

หากคุณต้องการคำนวณขนาดของจอ LED คุณสามารถใช้เครื่องคำนวณจอ LED ของเรา ได้

การกำหนดค่าการส่งการ์ด:

ปัจจุบันการ์ดส่งสัญญาณ LED ที่นิยมใช้กันทั่วไปในท้องตลาดมักมีพอร์ตเอาต์พุตอีเทอร์เน็ต 2 พอร์ต แต่ละพอร์ตสามารถโหลดพิกเซลได้ 650,000 พิกเซล และการ์ดเพียงใบเดียวสามารถโหลดพิกเซลได้สูงสุด 1.3 ล้านพิกเซล เช่น ความละเอียด 1280×1024 พิกเซล ที่ความถี่ 60Hz

ในทางตรงกันข้าม การ์ดส่งสัญญาณซีรีส์ 600 ของ NovaStar มีพอร์ตเอาท์พุตอีเทอร์เน็ต 4 พอร์ต และรองรับโหลดสูงสุด 2.3 ล้านพิกเซล เช่น 1920×1200 ที่ 60Hz หรือ 2560×960 ที่ 60Hz

เมื่อทำการกำหนดค่าการ์ดส่ง LED สำหรับหน้าจอ LED จะต้องพิจารณาการตรวจสอบสำคัญสองประการดังนี้:

• คำนวณ:
• ตรวจสอบขนาด

การคำนวณ

คุณควรคำนวณจำนวนพิกเซลทั้งหมดบนหน้าจอ LED ก่อน

หากพิกเซลรวมไม่เกิน 1.3 ล้าน คุณสามารถใช้การ์ดส่งสัญญาณซีรีส์ 300 ได้

หากพิกเซลเกิน 1.3 ล้านพิกเซลแต่ไม่ถึง 2.3 ล้านพิกเซล ให้ใช้การ์ดส่งสัญญาณซีรีส์ 600

การตรวจสอบขนาด

โปรดตรวจสอบว่าความกว้างหรือความสูงของพิกเซลของหน้าจอเกินขีดจำกัด DVI หรือไม่

โดยทั่วไปเอาต์พุต DVI เดียวรองรับความกว้างสูงสุด 2560 พิกเซลและความสูง 1200 พิกเซล

หากหน้าจอมีขนาดใหญ่กว่านั้น คุณจะต้องใช้เครื่องประมวลผลวิดีโอ (splicer) เพื่อแบ่งภาพ

ตัวอย่าง:
ตัวอย่างที่ 1: ความละเอียดหน้าจอ 1280×1024
การคำนวณ: พิกเซลทั้งหมด = 1280 × 1024 = 1.3 ล้าน → MSD300 เพียงตัวเดียวก็จัดการได้

การตรวจสอบขนาด: ความกว้างและความสูงอยู่ในขีดจำกัดของ DVI → พอร์ต DVI หนึ่งพอร์ตก็เพียงพอ

ตัวอย่างที่ 2: ความละเอียดหน้าจอ 2880×384
การคำนวณ: พิกเซลทั้งหมด = 1.1 ล้านพิกเซล → MSD300 หนึ่งตัวดูเหมือนจะเพียงพอ

การตรวจสอบขนาด: ความกว้างเกินขีดจำกัด DVI (2560) → ต้องใช้เอาท์พุต DVI 2 ตัว ดังนั้นจึงต้องใช้การ์ด MSD2 300 ใบ

โซลูชันการโหลด:

ตัวอย่างที่ 3: ความละเอียดหน้าจอ 2560×960
การคำนวณ: พิกเซลทั้งหมด = 2.45 ล้านพิกเซล → เกิน 1.3 ล้านพิกเซลแต่ภายใน 2.3 ล้านพิกเซล → MCTRL600 หนึ่งตัวก็เพียงพอ

การตรวจสอบขนาด: ภายในขีดจำกัด DVI → เอาท์พุต DVI หนึ่งอันก็เพียงพอ

โซลูชันการโหลด:

ตัวอย่างที่ 4: ความละเอียดหน้าจอ 3840×2400
การคำนวณ: พิกเซลทั้งหมด = 9.22 ล้าน → 9.22 ÷ 2.3 ≈ 4 → ต้องใช้การ์ดส่งสัญญาณ MCTRL4 จำนวน 600 ใบ

การตรวจสอบขนาด: ทั้งความกว้างและความสูงเกินขีดจำกัด DVI แต่สามารถแยกออกเป็นสี่ส่วนขนาด 1920×1200 โดยใช้เครื่องต่อสัญญาณ

โซลูชันการโหลด:

การกำหนดค่าการ์ดรับ:

โดยทั่วไปวิธีการโหลดการ์ดรับสามารถแบ่งประเภทได้เป็นการโหลดมาตรฐานและการโหลดแบบแยก
ตามหลักการทั่วไป เราจะเพิ่มจำนวนอินเทอร์เฟซฮับให้มากที่สุดเสมอ ซึ่งหมายความว่าควรโหลดพิกเซลที่มีความสูงมากกว่าความกว้าง เนื่องจากความสูงไม่ส่งผลต่ออัตราการรีเฟรชมากนัก

มาลองใช้ข้อมูลจำเพาะของโมดูล LED ต่อไปนี้เป็นตัวอย่าง:

ชิปไดรเวอร์: ทั่วไป

บัตรรับสินค้า : MRV330

วิธีที่ 1: การโหลดมาตรฐาน
ขนาดโหลด: 128 × 384

อัตราการรีเฟรช: 1920Hz

ระดับสีเทา: 4096 (ความสว่างปกติ) / 16384 (ความสว่างต่ำ)

เค้าโครงโมดูล: 2 × 12

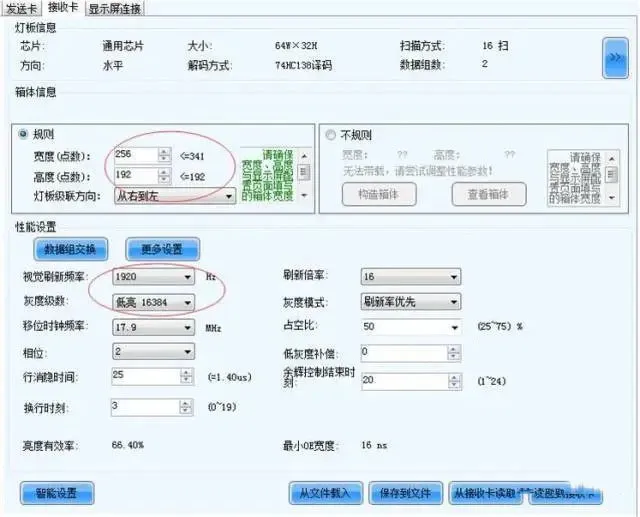

วิธีที่ 2: การโหลดแบบแยก (สมมาตร)

ขนาดโหลด: 256 × 192

อัตราการรีเฟรช: 1920Hz

ระดับสีเทา: 4096 (ความสว่างปกติ) / 16384 (ความสว่างต่ำ)

เค้าโครงโมดูล: 4 × 6

สรุป:

เราหวังว่าคู่มือนี้จะช่วยคุณเลือกการกำหนดค่าควบคุม LED ที่คุ้มค่าและเหมาะสมที่สุดเมื่อใช้คอนโทรลเลอร์ NovaStar แจ้งให้เราทราบหากคุณต้องการความช่วยเหลือเกี่ยวกับการกำหนดค่าแบบกำหนดเองสำหรับโครงการของคุณ
