ระบบควบคุม LED Novastar โซลูชันการสำรองข้อมูลแบบ Hot Backup

โซลูชันสำรองของ Novastar ใช้ระบบสำรองแบบร้อนสองระบบ ไฟเบอร์ออปติกของตัวควบคุม และส่วนประกอบสำคัญอื่นๆ เมื่อส่วนประกอบใดส่วนประกอบหนึ่งล้มเหลว โซลูชันสามารถคืนค่าการแสดงผลปกติได้โดยไม่ต้องดำเนินการด้วยตนเอง และส่งสัญญาณเตือนผ่านซอฟต์แวร์เฉพาะ

คำอธิบายความซ้ำซ้อน:

• หากตัวควบคุมตัวใดตัวหนึ่งล้มเหลว ก็สามารถสลับไปใช้โหมดสำรองแบบร้อนได้ และหน้าจอแสดงผลจะไม่เป็นสีดำ
• หากเส้นใยแก้วนำแสงเส้นใดเส้นหนึ่งล้มเหลว ก็สามารถสลับไปใช้การสำรองข้อมูลแบบร้อนได้ และหน้าจอแสดงผลจะไม่เป็นสีดำ
• หากสายเคเบิลเครือข่ายใดล้มเหลว คุณสามารถสลับไปใช้การสำรองข้อมูลแบบร้อนได้ และหน้าจอแสดงผลจะไม่เป็นสีดำ

ไดอะแกรมสถาปัตยกรรมการสำรองข้อมูลระบบ

ระบบควบคุม Nova ฟังก์ชันการสำรองไฟแบบร้อนใช้งานง่ายและสะดวก มีเสถียรภาพสูงและสามารถมีบทบาทสำคัญในทุกสถานการณ์ สถาปัตยกรรมยังเรียบง่ายมาก โดยมีสองโหมด:

การสำรองข้อมูลคอนโทรลเลอร์เดี่ยว

การสำรองข้อมูลระหว่างคอนโทรลเลอร์สองตัว (หลายตัว)

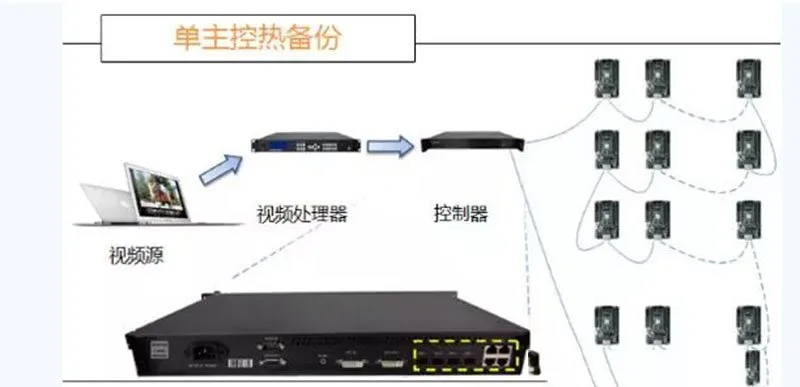

ดังแสดงในรูปต่อไปนี้: แผนภาพสถาปัตยกรรมการสำรองข้อมูลแบบฮอตแบ็คอัพของตัวควบคุมหลักตัวเดียว แผนภาพสถาปัตยกรรมการสำรองข้อมูลแบบฮอตแบ็คอัพของตัวควบคุมหลักแบบคู่ (หลายตัว)

โซลูชันที่ 1 การสำรองข้อมูลคอนโทรลเลอร์ตัวเดียว

การเชื่อมต่อฮาร์ดแวร์ดังแสดงในรูป:

สายเครือข่าย 1 และ 2 ใช้เป็นสัญญาณหลักในการทำให้หน้าจอสว่างขึ้น

การตั้งค่าอินเทอร์เฟซซอฟต์แวร์:

ตั้งค่า “การ์ดส่ง”, “การ์ดรับ” และ “การกำหนดค่าการแสดงผล” ในซอฟต์แวร์ และกำหนดค่าให้แข็งแกร่ง

ตัวอย่างเช่นในรูปด้านบน ส่งไดอะแกรมการกำหนดค่าการแสดงผลไปยังการ์ดส่งตามทิศทางของสายเคเบิลเครือข่าย 1 และสายเคเบิลเครือข่าย 2

ทำให้พารามิเตอร์มั่นคงขึ้นหลังจากหน้าจอกลับมาเป็นปกติ

ตั้งค่าข้อมูลสำรองข้อมูล:

 ในอินเทอร์เฟซ “การส่งการ์ด” ตามที่แสดงในภาพด้านบน

• รีเฟรชรูปภาพ: รีเฟรชสถานะการสำรองข้อมูลปัจจุบันของการ์ดส่งเพื่อตรวจสอบว่าอุปกรณ์มีข้อมูลสำรองข้อมูลหรือไม่
• แก้ไข: เปลี่ยนการตั้งค่าความซ้ำซ้อน;
• ลบ: ลบการตั้งค่าความซ้ำซ้อนในปัจจุบัน ตั้งค่าข้อมูลสำรองข้อมูลใน “กล่องสีแดง” บนซอฟต์แวร์

คลิก “เพิ่ม” เพื่อเพิ่มข้อมูลสำรอง ตัวอย่างเช่น หากพอร์ตเครือข่าย 3 สำรองข้อมูลพอร์ตเครือข่าย 1 ให้ตั้งค่าตามที่แสดงในรูป

จากนั้นคลิก “เพิ่ม” เพื่อเพิ่มข้อมูลสำรองข้อมูล

พอร์ตเครือข่าย 4 สำรองข้อมูลพอร์ตเครือข่าย 2 ตามที่แสดงในภาพ

หลังจากเพิ่มข้อมูลแล้ว คลิก “ปิด” เพื่อปิดกล่องโต้ตอบนี้

คุณสามารถดูข้อมูลการสำรองข้อมูลได้ตามที่แสดงในรูป

 คลิก “ส่ง” เพื่อส่งข้อมูลสำรองไปยังการ์ดส่ง และคลิก “เพิ่มข้อมูลสำรอง” เพื่อบันทึกข้อมูลสำรอง

เชื่อมต่อสายเคเบิลเครือข่ายสำรอง 3 เข้ากับพอร์ตเครือข่าย 3 และสายเคเบิลเครือข่ายสำรอง 4 เข้ากับพอร์ตเครือข่าย 4

หลังจากการสำรองข้อมูลเสร็จสิ้น การเชื่อมต่อฮาร์ดแวร์ของระบบจะเป็นดังแสดงในรูป

สายเคเบิลเครือข่าย 3 เชื่อมต่อกับพอร์ตเอาต์พุตของการ์ดรับปลายทางที่สายเคเบิลเครือข่าย 1 พกพาอยู่ และปลายอีกด้านหนึ่งเชื่อมต่อกับพอร์ตเครือข่าย 3 ของการ์ดส่ง

สายเคเบิลเครือข่าย 4 เชื่อมต่อกับพอร์ตเอาต์พุตของการ์ดรับปลายทางที่สายเคเบิลเครือข่าย 2 พกพาอยู่ และปลายอีกด้านหนึ่งเชื่อมต่อกับพอร์ตเครือข่าย 4 ของการ์ดส่ง

หมายเหตุ

• ขอแนะนำให้เชื่อมต่อสายเคเบิลเครือข่ายสำรอง 2 หลังจากตั้งค่าพารามิเตอร์ทั้งหมดแล้ว (การ์ดส่ง การ์ดรับ การกำหนดค่าการแสดงผล ความสว่าง ข้อมูลสำรองข้อมูล ฯลฯ)
• ความสัมพันธ์ที่สอดคล้องกันของพอร์ตเครือข่ายสำรองสามารถระบุได้ตามต้องการ และพอร์ตเครือข่าย 4 สามารถใช้สำรองพอร์ตเครือข่าย 1 ได้เช่นกัน และพอร์ตเครือข่าย 2 สามารถใช้สำรองพอร์ตเครือข่าย 3 ได้ แต่จะต้องเชื่อมต่อสายเคเบิลเครือข่ายอย่างถูกต้อง
• หลังจากการตั้งค่าการสำรองข้อมูลเสร็จสิ้นแล้ว สามารถเสียบและถอดสายเครือข่ายหลักออกเพื่อยืนยันว่าการสำรองข้อมูลสำเร็จหรือไม่

โซลูชันที่ 2 การสำรองข้อมูล

การเชื่อมต่อฮาร์ดแวร์ระหว่างตัวควบคุมคู่ (หลายตัว) แสดงในรูปภาพ:

สายเคเบิลเครือข่าย 1, 2, 3 และ 4 ใช้เป็นสัญญาณหลักในการเปิดหน้าจอ

การตั้งค่าอินเทอร์เฟซซอฟต์แวร์:

ตั้งค่า “การ์ดส่ง”, “การ์ดรับ” และ “การกำหนดค่าการแสดงผล” ในซอฟต์แวร์ และกำหนดค่าให้แข็งแกร่ง

ส่งไดอะแกรมการกำหนดค่าการแสดงผลไปยังการ์ดส่งตามทิศทางของสายเคเบิลเครือข่าย 1 สายเคเบิลเครือข่าย 2 สายเคเบิลเครือข่าย 3 และสายเคเบิลเครือข่าย 4

หลังจากที่หน้าจอเป็นปกติแล้วให้กำหนดพารามิเตอร์ให้มั่นคง

ตั้งค่าข้อมูลสำรอง: ในอินเทอร์เฟซ “การส่งการ์ด” ตามที่แสดงในรูป

• รีเฟรช: รีเฟรชสถานะการสำรองข้อมูลปัจจุบันของการ์ดส่งเพื่อตรวจสอบว่าอุปกรณ์มีข้อมูลสำรองข้อมูลหรือไม่
• แก้ไข: เปลี่ยนแปลงการตั้งค่าความซ้ำซ้อน;
• ลบ: ลบการตั้งค่าความซ้ำซ้อนในปัจจุบัน;

ตั้งค่าข้อมูลสำรองข้อมูลใน “กล่องสีแดง” บนซอฟต์แวร์

คลิก “เพิ่ม” เพื่อเพิ่มข้อมูลสำรองข้อมูล

เช่น หากพอร์ตเครือข่าย 1 ของการ์ดส่ง 2 สำรองข้อมูลพอร์ตเครือข่าย 1 ของการ์ดส่ง 1 ให้ตั้งค่าดังแสดงในรูป

จากนั้นคลิก “เพิ่ม” เพื่อเพิ่มข้อมูลสำรองข้อมูล

พอร์ตเครือข่าย 2 ของการ์ดส่ง 2 จะสำรองพอร์ตเครือข่าย 2 ของการ์ดส่ง 1 ดังแสดงในรูป

 ตั้งค่าพอร์ตเครือข่ายที่เหลือด้วยวิธีนี้ หลังจากเพิ่มข้อมูลแล้ว คลิก “ปิด” เพื่อปิดกล่องโต้ตอบนี้

คลิก “ส่ง” เพื่อส่งข้อมูลสำรองไปยังการ์ดส่ง และคลิก “เพิ่มข้อมูลสำรอง” เพื่อบันทึกข้อมูลสำรอง

เชื่อมต่อสายเคเบิลเครือข่ายสำรอง 5, 6, 7 และ 8 เข้ากับพอร์ตเครือข่ายของการ์ดส่งสำรองข้อมูล การสำรองข้อมูลเสร็จสมบูรณ์ การเชื่อมต่อฮาร์ดแวร์ของระบบเป็นไปตามที่แสดงในรูปภาพ:

หมายเหตุ

• ขอแนะนำให้เชื่อมต่อสายเคเบิลเครือข่ายสำรอง 2 หลังจากตั้งค่าพารามิเตอร์ทั้งหมดแล้ว (การ์ดส่ง การ์ดรับ การกำหนดค่าการแสดงผล ความสว่าง ข้อมูลสำรองข้อมูล ฯลฯ)
• สามารถระบุความสัมพันธ์ที่สอดคล้องกันของพอร์ตเครือข่ายสำรองได้ตามต้องการ คุณยังสามารถใช้พอร์ตเครือข่าย 4 เพื่อสำรองพอร์ตเครือข่าย 1 และใช้พอร์ตเครือข่าย 2 เพื่อสำรองพอร์ตเครือข่าย 3 ได้ แต่จะต้องเชื่อมต่อสายเคเบิลเครือข่ายอย่างถูกต้อง
• หลังจากการตั้งค่าการสำรองข้อมูลเสร็จสิ้นแล้ว คุณสามารถเสียบและถอดสายเคเบิลเครือข่ายหลักเพื่อยืนยันว่าการสำรองข้อมูลสำเร็จหรือไม่
